Pavliš a Hartman, UNIPOL 1% penový hydrantový systém s tvarovacou hadicou D33 -30bm vľavo

Penový hydrantový systém D33 s tvarovo odolnou hadicou je ďalším certifikovaným protipožiarnym systémom od spoločnosti Pavliš a Hartmann.

Použitie:

Hydrantový penový systém je určený na prvotné hasenie silnou penou. Zásoba peny je minimálne na 7 minút. Systém je štandardne vybavený tryskou na použitie 1% peny, ktorá je súčasťou dodávky.

Uzáver nádoby s penou je možné otvoriť len v prípade zásahu, inak hrozí znehodnotenie peny.

Zariadenie sa môže používať aj na hasenie len vodou. V tomto prípade je potrebné mať uzavretý sací ventil nadstavca.

Po každom zásahu s použitím peny sa musí celý systém riadne prepláchnuť čistou vodou tak, že sa z nádoby na penu vyberie sacie potrubie z nehrdzavejúcej ocele a vloží sa do nádoby s čistou vodou, otvorí sa sací ventil nástavca a celý systém sa dôkladne prepláchne.

Zariadenie je určené do vnútorných priestorov chránených pred mrazom.

Rozmery:

Šírka

Výška

Hĺbka 1190 800 340

Pozostáva z:

• Oceľová skriňa s navijakom s rozmermi (š 1190 a v 800 x h 340) s povrchovou úpravou štruktúrovanou práškovou farbou RAL 3000 (červená) na použitie v interiéri (po dohode s výrobcom možno dodať aj na použitie v exteriéri).
• Kovanie s guľovým zámkom D33 až HS.
• Pripojovacia hadica D33 s dĺžkou 1,4 m.
• Hadica D33 v dĺžke 30 m.
• Kanister na penu (20 l).
• Požiarna penová tryska pre veľké zaťaženie s guľovým ventilom.
• Sacia hadica s rúrkou z nehrdzavejúcej ocele.

Voda - penidlo 1% (presnosť stanovenia podľa EN 13565-1, článok 7)

Tlak (MPa)  0,4  0,6  0,8  1,0  1,2

Prietok (l/min)  92 112  129  142   156  Výtok (m)  8,5  12,5  14  16  18

Prídavné zariadenie (g)  1300  1600  1700  1640  1900  % prímesi 1,4 1,4   1,3  1,15  1,2

Stanovenie parametrov kvality peny (podľa EN 1568-3)

Deformačné číslo pri tlaku 0,4 - 1 MPa je 6,1 - 6,8  Technický opis:

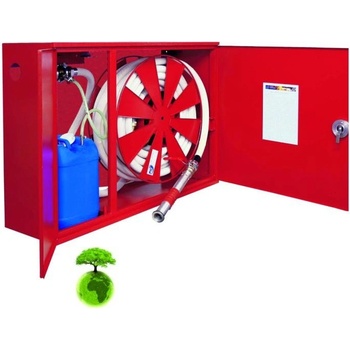

Hydrantový penovací systém pozostáva z bubna s hadicou tvaru D33 s maximálnou dĺžkou 30 m na výkyvnom ramene, ktorý je namontovaný v skrini. Spojovacia hadica rovnakého priemeru s dĺžkou 1,4 m, požiarna penová tryska D33 na silnú penu, hadicový nadstavec s hlavným guľovým uzáverom a 20-litrový kanister na penu.

Prúdnica (obj. č. 10) pozostáva z tela prúdnice z ľahkej zliatiny s otvormi na prívod vzduchu s plastovým krytom na bezpečné uchytenie a ochranu pred chladom a z pákového guľového ventilu DN33 s pripojovacím závitom G1 1/4´´. Polohy sú označené šípkami a symbolmi ON - OFF.

Nástavec sa inštaluje pred navijak. Skladá sa z telesa s mosadzným difúzorom, nového guľového ventilu 3/8´´ na stláčanie peny s vymeniteľnou tryskou a sacieho potrubia ukončeného nerezovou rúrkou, ktorá sa počas zásahu zasúva do nádoby na penu umiestnenej v skrini.

Miešačka je vybavená guľovým ventilom DN33 so symbolmi ON - OFF na vstupe a vonkajším závitom G 1 1/4´´ na výstupe, ku ktorému je pripojená pripojovacia hadica. Smer prúdenia vody je vyznačený šípkou na tele armatúry.

Kryt je vyrobený z oceľového plechu a povrchovo upravený práškovou štrukturálnou farbou RAL 3000. Rozmery skrine sú 1190 x 800 x 340 mm. Je rozdelená na dve časti. Jedna obsahuje hadicový bubon a trysku, druhá obsahuje prídavné zariadenie a 20-litrovú nádobu na penu.

Spoločnosť vyrába dva varianty systému. Ľavá verzia má prívod vody a kanister umiestnený v ľavej časti skrinky, pri pravej verzii je to naopak. Uzatváranie je zabezpečené plastovým uzáverom s tesniacim usporiadaním. Skriňa je určená do vnútorného prostredia.

Systém možno inštalovať v spojení s inými hydrantovými systémami od firiem Pavliš a Hartmann.

Prvá pomoc v prípade zásahu:

• V PRÍPADE KONTAKTU S KOŽOU: Ak dôjde ku kontaktu, umyte pokožku vodou alebo osprchujte postihnutú osobu studenou vodou s použitím neutrálneho mydla. V prípade vážneho poranenia vyhľadajte lekársku pomoc.
• V PRÍPADE KONTAKTU S OČAMI: Oči vyplachujte dostatočným množstvom vody najmenej 15 minút. Vyberte kontaktné šošovky, ak sú v nich a ak sa dajú ľahko vybrať. Potom v každom prípade čo najskôr vyhľadajte lekársku pomoc.
