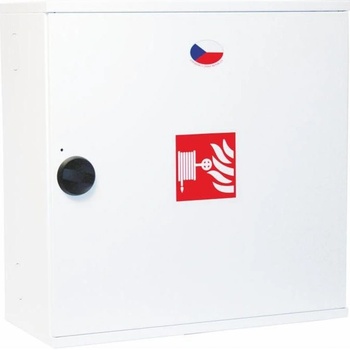

Pavliš a Hartman s tvarovo stálou hadicou D33 -20bm - v skrini - BIELA

Podľa ČSN 78 0873 a ČSN EN 671-1

Požiarny hydrantový systém s tvarovo stálou hadicou D33 predstavuje veľmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžite dosiahnuteľný. Najmä v miestach, kde treba dodávať veľké množstvo vody, až 200l/min.

Farba bielaRAL 9003.

Rozmery:

Šírka

Výška

Hĺbka 800 800 340

Kontrolu hydrantových systémov vykonáva preškolený revízny technik podľa príslušných noriem a predpisov.

Hydrantový systém sa skladá:

• Plechová skriňa upravená na montáž na stenu alebo v stene. Na prívod vody do systému má skriňa predlisované vstupy v hornej a dolnej časti na oboch bokoch skrine. Rozmery skrine s plnými dvierkami - 800x800x340mm. Povrchová úprava je práškovou farbou RAL 9003 (biela) štrukturálna pre vnútorné prostredie. (po dohode s výrobcom možno dodať aj pre vonkajšie prostredie).
• Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtu s priemerom 8mm. Štandardné rozmery navijaka - priemer 658mm, šírka 216mm.
• Požiarne tvarovo stále hadice D33 od spoločnosti Pavliš a Hartmann. Hadica je vedená pod obchodným názvom PH - stabil - D33. Dĺžka hadice je 20m.
• Požiarna prúdnica Tajfún Turbo (ekvivalent 13mm) s otočnou hlavou.
• Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4'' PN30 DN32. Hadicové systémy osadzovať vo výške 1,1 - 1,3m nad podlahou (merané k stredu zariadenia).

Toto zariadenie je určené do vnútorných priestorov chránených pred mrazom.  INSTALACIE SYSTÉMU

Pri voľbe konkrétneho typu zariadenia sa hadicové systémy s hadicou o menovitej svetlosti aspoň 25 mm osadzujú najmä: a) v požiarnych úsekoch výrobných objektov (podľa ČSN 73 0804) a skladov (podľa ČSN 73 0845) b) v požiarnych úsekoch (objektoch) s lineárnou rýchlosťou šírenia požiaru v1 > 1,2 m/min; bez ďalších preukazov môže byť pre vybrané prevádzky použité hodnoty v1 podľa tabuľky B.1 v prílohe B c) v objektoch alebo ich častiach navrhnutých ako:

• vnútorné zhromažďovacie priestory (podľa ČSN 73 0831)
• budovy pre ubytovanie skupiny OB 4 (podľa ČSN 73 0833)
• maloobchodné predajne a predajné sklady
• hromadné garáže
• výstavisko
• filmové, televízne a rozhlasové štúdiá
• javisko a zákulisia, sklady rekvizít a dekorácií
• požiarne úseky v podzemných podlažiach, v ktorých je počet osôb podľa STN 73 0818 vyšší ako 10
• požiarne úseky s vysokým požiarnym zaťažením (p > 120 kg/m2 ) V ostatných požadovaných prípadoch stačí inštalovať hadicové systémy s menovitou svetlosťou hadice aspoň 19 mm.

Hadicové systémy sa majú osadzovať vo výške 1,1 metra až 1,3 metra nad podlahou (merané k stredu zariadenia). Dispozične musia byť umiestnené tak, aby k nim osoby mali ľahký prístup a dvierka sa mohli otvoriť o 180°. Pre inštaláciu je potrebné zaistiť prívod vody, aby v najmenej priaznivom mieste umožnilo pretlak minimálne 0,2 MPa.

POUŽITIE

Po otvorení skrine si overíme, či je prúdnica uzavretá, otvoríme guľový ventil na prívode (systém so zavodnou). Z navijaka odvinieme potrebné množstvo hadice k miestu požiaru a otočením hlavy prúdnice nastavíme požadovaný tvar prúdu vody.
